Cube de Calibration Tolérances 📐

Quel jeu laisser entre deux pièces pour qu’elles s’emboîtent sans forcer, mais sans flotter ? Ce cube de tolérances et sa clé de test vous donnent la réponse pour votre imprimante et votre filament.

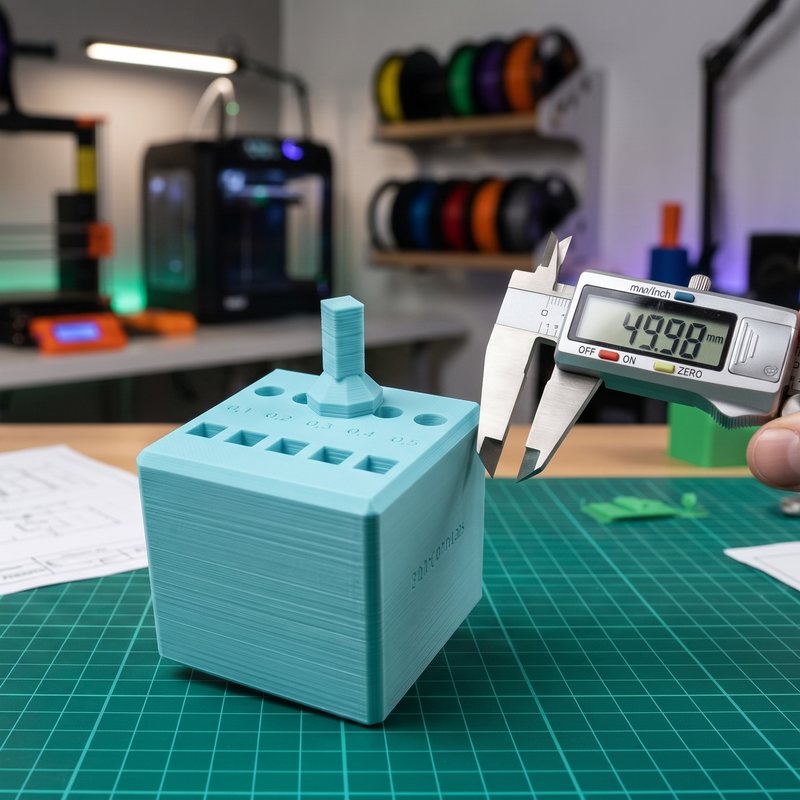

• Un cube de 50 mm traversé de haut en bas par cinq trous ronds et cinq trous carrés, avec un jeu de 0,1 à 0,5 mm. Chaque valeur est gravée entre les deux rangées.
• Une clé de test de 37 mm : une tige carrée de 6 mm en bas, une collerette, puis une tige ronde de 6 mm de diamètre en haut. Elle teste à la fois les trous carrés et les trous ronds.
• Gravures lisibles : « TOLÉRANCES » en façade et « JEU mm » sur le côté.
• Sans support : les seuls surplombs sont le haut des lettres gravées, sur 0,6 mm, sans conséquence.

Pour imprimer : posez le cube sur sa base. Imprimez la clé debout, tige carrée en bas : ainsi, la tige ronde est aussi ronde que les trous.

Comment l’utiliser ? Glissez la clé dans chaque trou, du plus serré (0,1 mm) au plus large (0,5 mm). Le premier trou où elle entre et tourne sans forcer vous indique le jeu à prévoir dans vos modèles pour un assemblage glissant. Mesurez aussi le cube au pied à coulisse pour vérifier qu’il fait bien 50 mm.

👉 Le guide complet, avec le calculateur de jeu : étalonner vos ajustements mécaniques.

Si vos pièces sortent trop petites, la méthode et le calculateur sont dans notre article sur les tolérances dimensionnelles en impression 3D. Pour mesurer le retrait de votre filament, utilisez aussi notre pyramide de calibration.
