L’Impression 3D et le DIY Électronique : La Fin des Boîtiers Mal Ajustés

Pour tout passionné d’électronique ou de programmation, le montage d’un projet Arduino ou Raspberry Pi aboutit souvent à un moment de frustration : trouver le boîtier idéal. Les boîtes en plastique génériques sont rarement adaptées, et les boîtiers commerciaux sont souvent chers ou manquent de fonctionnalités spécifiques (trous de ventilation précis, supports de carte mère, accès aux ports).

L’impression 3D a révolutionné ce domaine en permettant la création de boîtiers sur mesure et parfaitement ajustés, transformant la phase de finition, autrefois un casse-tête, en une étape de conception créative et précise.

L’impression 3D apporte des solutions directes aux problèmes posés par le boîtierage électronique standard :

• L’Ajustement Parfait (Snap-Fit) : Plus besoin de colle ou de vis pour toutes les pièces. L’impression 3D permet de concevoir des mécanismes de fermeture précis (clips, charnières, glissières) qui s’emboîtent parfaitement dès la sortie de la machine.
• Intégration Optimale : Les boîtiers peuvent être conçus avec des supports intégrés pour les cartes mères (Raspberry Pi, Arduino Uno), des canaux pour le passage des câbles, ou des emplacements pour les écrans LCD, les ventilateurs et les batteries, éliminant le désordre interne.
• Protection et Ventilation : Il est facile d’intégrer des grilles de ventilation personnalisées qui maximisent le refroidissement sans sacrifier la protection contre la poussière ou l’humidité.

Créer un boîtier sur mesure est un processus simple et itératif, accessible même aux débutants en modélisation 3D.

Étape 1 : Le Modèle Virtuel de la Carte

Pour assurer un ajustement parfait, la première étape est d’obtenir le modèle 3D précis de la carte électronique que vous souhaitez encastrer.

• Bibliothèques en Ligne : La majorité des cartes populaires (Raspberry Pi, Arduino) ont des modèles STEP ou STL disponibles gratuitement en ligne, souvent fournis par les fabricants ou la communauté. Ces fichiers servent de base pour garantir les dimensions exactes des trous de montage et des ports.

Étape 2 : La Modélisation du Boîtier

Utilisez un logiciel de CAO (Conception Assistée par Ordinateur) pour concevoir l’enveloppe extérieure.

• Logiciels de Choix : Des outils gratuits comme Fusion 360 (pour le design paramétrique) ou Tinkercad (pour les débutants) sont idéaux.
• Technique du Décalage : Pour l’ajustement, utilisez toujours une tolérance. Si la carte mesure $100\text{ mm}$ de côté, prévoyez un espace intérieur de $100,2\text{ mm}$ ou $100,4\text{ mm}$ dans le boîtier. Cette marge de $0,2\text{ aˋ }0,4\text{ mm}$ est nécessaire pour compenser l’expansion du filament lors de l’impression et garantir un emboîtement sans forcer.

Étape 3 : L’Itération et le Test

La beauté de l’impression 3D réside dans la rapidité du test. Imprimez de petits échantillons (juste la zone de fixation des vis ou la zone de clip) avant d’imprimer le boîtier complet. Cela permet de valider l’ajustement en quelques minutes et d’économiser du filament.

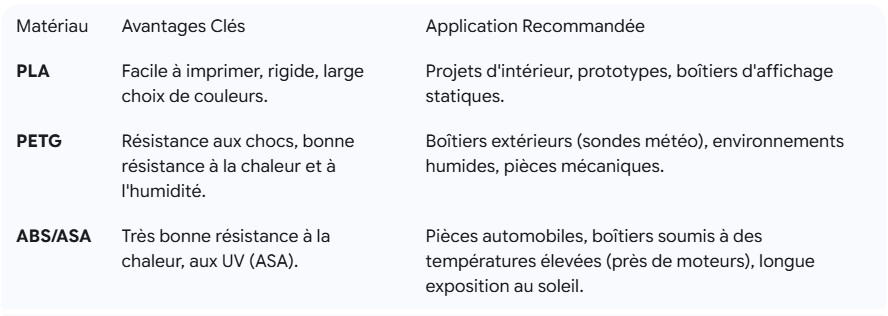

Le choix du filament doit être guidé par les exigences de l’électronique :

Sécurité Thermique : Si votre montage (mini-ordinateur, circuit de puissance) génère de la chaleur, optez pour le PETG ou l’ASA et assurez-vous de concevoir des ouvertures ou des grilles pour l’évacuation de la chaleur.

L’impression 3D transforme l’électronique DIY, permettant de donner à ses créations un aspect final professionnel, ergonomique et parfaitement adapté, sans dépendre de solutions de boîtierage standards.
